Griffon MEPAC au 1/48 : de la conception 3D au prototype

Après notre premier article consacré à la conception 3D du Griffon MEPAC au 1/48, place au prototype ! La maquette quitte l’écran pour prendre forme dans notre atelier. Cette étape permet de vérifier concrètement la conception, l’ajustement des pièces et leur assemblage avant de poursuivre le développement.

Un assemblage cohérent à l’écran doit aussi fonctionner une fois les pièces réalisées. Le prototype en résine permet de contrôler les ajustements, l’accès aux différents éléments et l’ordre de montage.

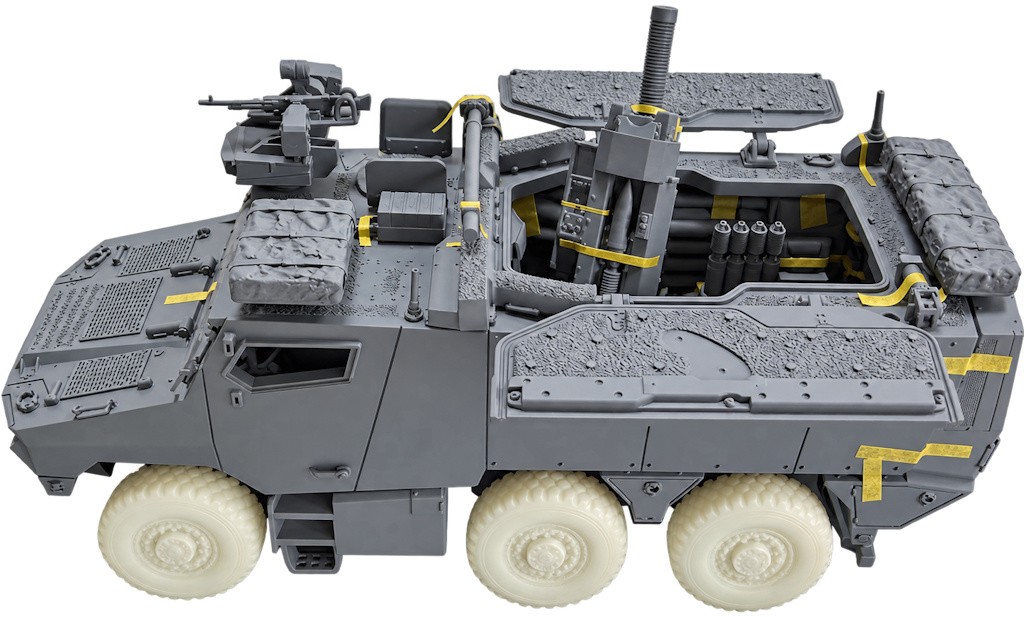

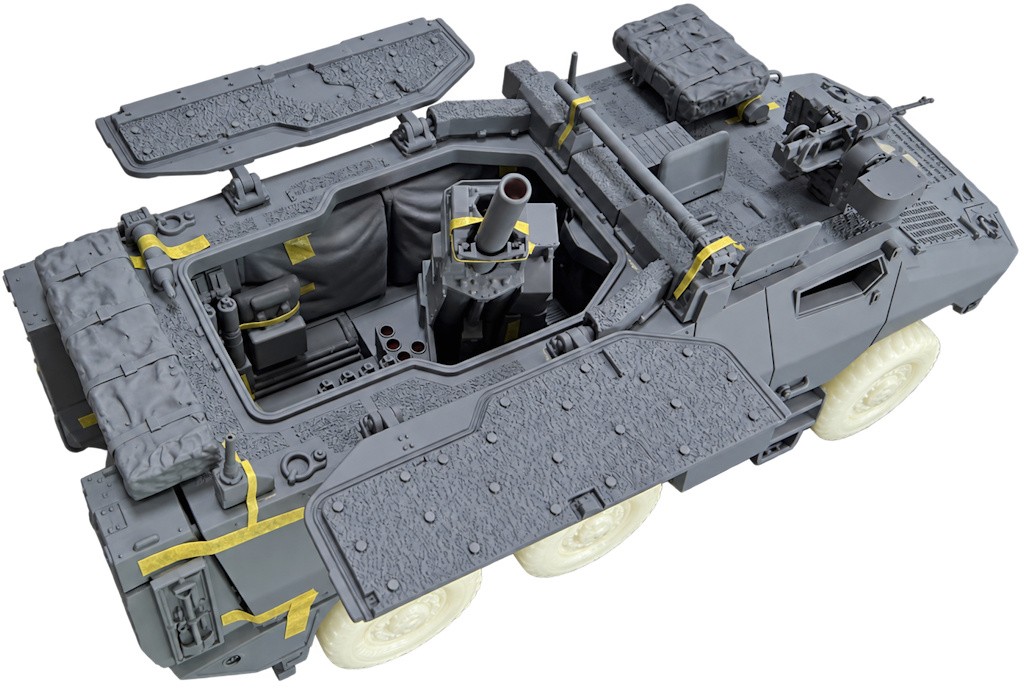

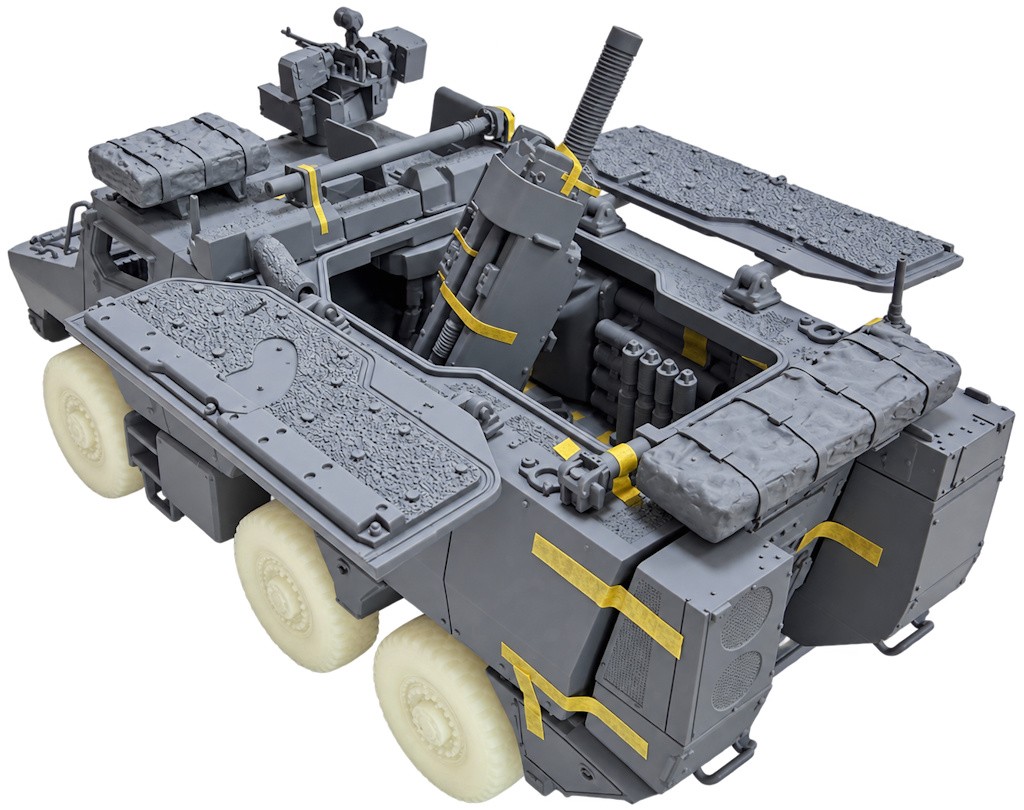

Sur le Griffon MEPAC, cette vérification concerne notamment l’aménagement intérieur, l’intégration du mortier et les pièces qui l’entourent. Les trappes ouvertes permettent d’observer ce travail et d’apprécier les volumes du compartiment de combat.

Ce prototype sert également à préparer les petites pièces métalliques qui viendront compléter la maquette. Leur réalisation intervient dans un second temps, après validation du prototype en résine et des assemblages auxquels elles devront s’adapter.

Chez Promodels, notre processus repose sur trois étapes complémentaires :

1. La validation de la conception 3D. Le fichier numérique et les différentes pièces qui composent la maquette sont examinés avant la réalisation du prototype.
2. La validation du prototype physique. Les pièces en volume permettent de vérifier les assemblages et de préparer l’intégration des petits éléments métalliques.
3. La validation de l’échantillon par le client. Après les vérifications internes du prototype, un échantillon est préparé puis envoyé au client pour approbation finale avant le lancement de la production.

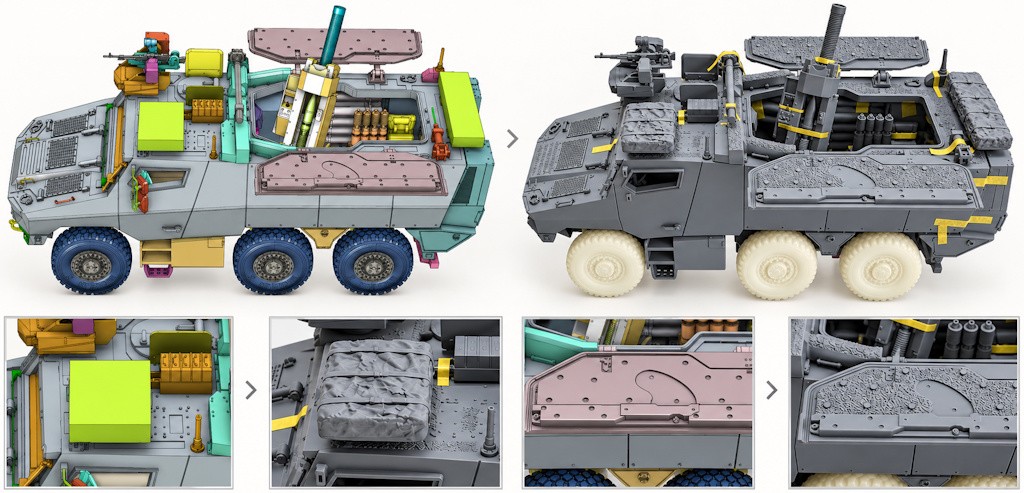

Du fichier 3D au prototype : les panières s’enrichissent de bâches et de sangles, tandis que les surfaces reçoivent leur texture antidérapante.

Le passage de la 3D au prototype ne se résume pas à reproduire un fichier. À chaque étape, le maquettiste apporte un travail supplémentaire.
Les volumes simples qui matérialisent les panières dans la conception numérique deviennent des ensembles détaillés, avec bâches, plis et sangles. Certaines surfaces lisses reçoivent une texture antidérapante. Ces interventions donnent à la miniature le relief et la présence recherchés.
Il faut pour cela maîtriser aussi bien la conception numérique que le travail sur une maquette physique, tout en adaptant la finesse des détails aux contraintes du 1/48.

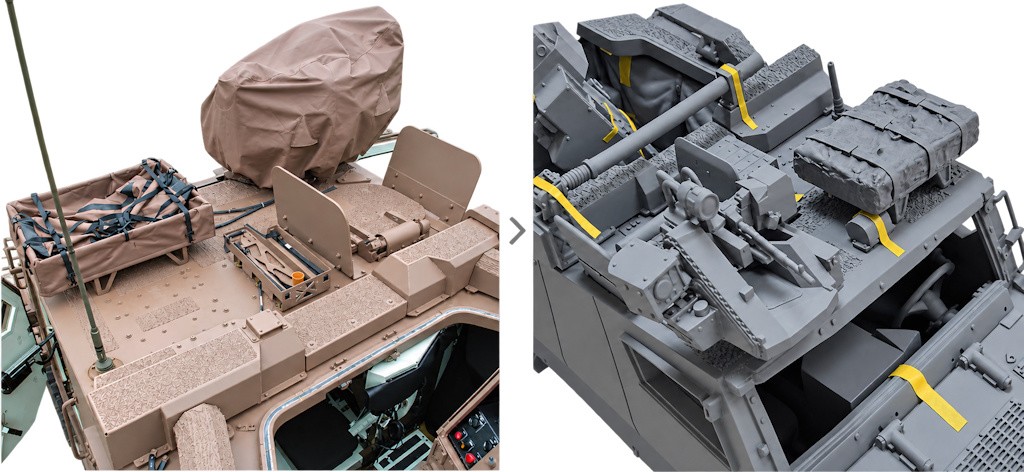

De la documentation au prototype : observer les équipements et leurs supports pour représenter un véhicule équipé pour les opérations extérieures.

La comparaison entre le véhicule réel et notre prototype montre l’importance d’une documentation détaillée. Elle permet d’étudier les équipements, leurs supports, les rangements et les textures, puis de les interpréter à l’échelle de la maquette.
La connaissance du sujet aide également à anticiper la configuration du véhicule équipé, au-delà de ce qu’une seule photographie laisse voir. Chaque ajout doit s’inscrire dans un ensemble cohérent : c’est là que l’expérience du maquettiste fait la différence.
La prochaine étape sera de compléter et de valider ce prototype avant de préparer l’échantillon destiné au client.
